실험용 전기로, 퍼니스, furnace

고온 전기로(실험용 퍼니스, High-Temperature lab furnace)

1. 개요

1.1 고온 전기로의 정의

고온 전기로(Furnace)는 전기를 이용하여 고온(수백~수천 ℃)을 생성하고 유지하는 장비로, 실험실 및 산업 현장에서 다양한 재료의 열처리, 소결, 융해 등에 사용된다.

1.2 활용 분야

재료공학: 세라믹, 금속, 반도체 소재 열처리

화학공학: 촉매 연구, 화합물 합성

에너지 분야: 연료전지, 태양광 소재 연구

물리학 및 기초과학 연구



---

2. 고온 전기로의 종류 및 특징

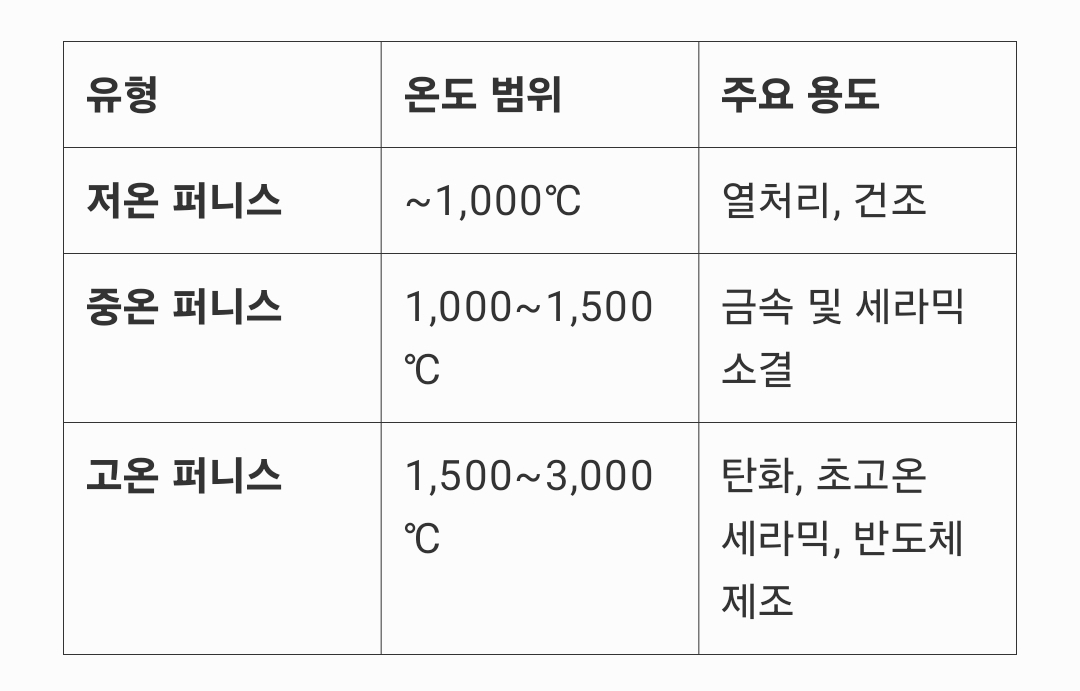

2.1 온도 범위에 따른 분류

2.2 가열 방식에 따른 분류

1. 저항 가열식(Resistive Heating Furnace)

특징: 니크롬(NiCr), 칸탈(Kanthal), 탄화규소(SiC) 등의 저항체를 이용해 열 발생

장점: 안정적인 온도 조절 가능, 유지보수가 쉬움

단점: 2,000℃ 이상의 고온에서는 효율이 떨어짐

용도: 세라믹 소결, 금속 열처리



2. 유도가열식(Induction Furnace)

특징: 고주파 전류를 이용하여 도체 내부에서 열을 발생시키는 방식

장점: 빠른 가열 속도, 높은 에너지 효율

단점: 특정 도체 재료에만 적용 가능

용도: 금속 용융, 열처리



3. 아크 가열식(Arc Furnace)

특징: 전극 사이에 형성된 아크를 이용하여 고온을 생성

장점: 3,000℃ 이상의 초고온 가능

단점: 에너지 소비량이 많고 장비 유지보수가 어려움

용도: 철강 생산, 탄소 소재 연구



4. 마이크로파 가열식(Microwave Furnace)

특징: 마이크로파(전자기파)를 이용하여 내부에서 직접 가열

장점: 균일한 가열 가능, 에너지 절약

단점: 특정 재료(유전체)에만 적용 가능

용도: 세라믹 합성, 나노소재 제조





---

3. 주요 구성 요소 및 기술적 특징

3.1 기본 구성 요소

가열 챔버(Heating Chamber): 내부 온도를 균일하게 유지하는 구조

발열체(Heating Element): 전기 에너지를 열 에너지로 변환 (예: SiC, MoSi₂, 흑연 등)

단열재(Insulation Material): 열 손실 방지 (예: 알루미나, 지르코니아)

온도 센서(Thermocouple, Pyrometer): 온도 측정 및 피드백 제어

제어 시스템(Control System): PID 컨트롤러, PLC 등을 이용한 정밀 온도 조절

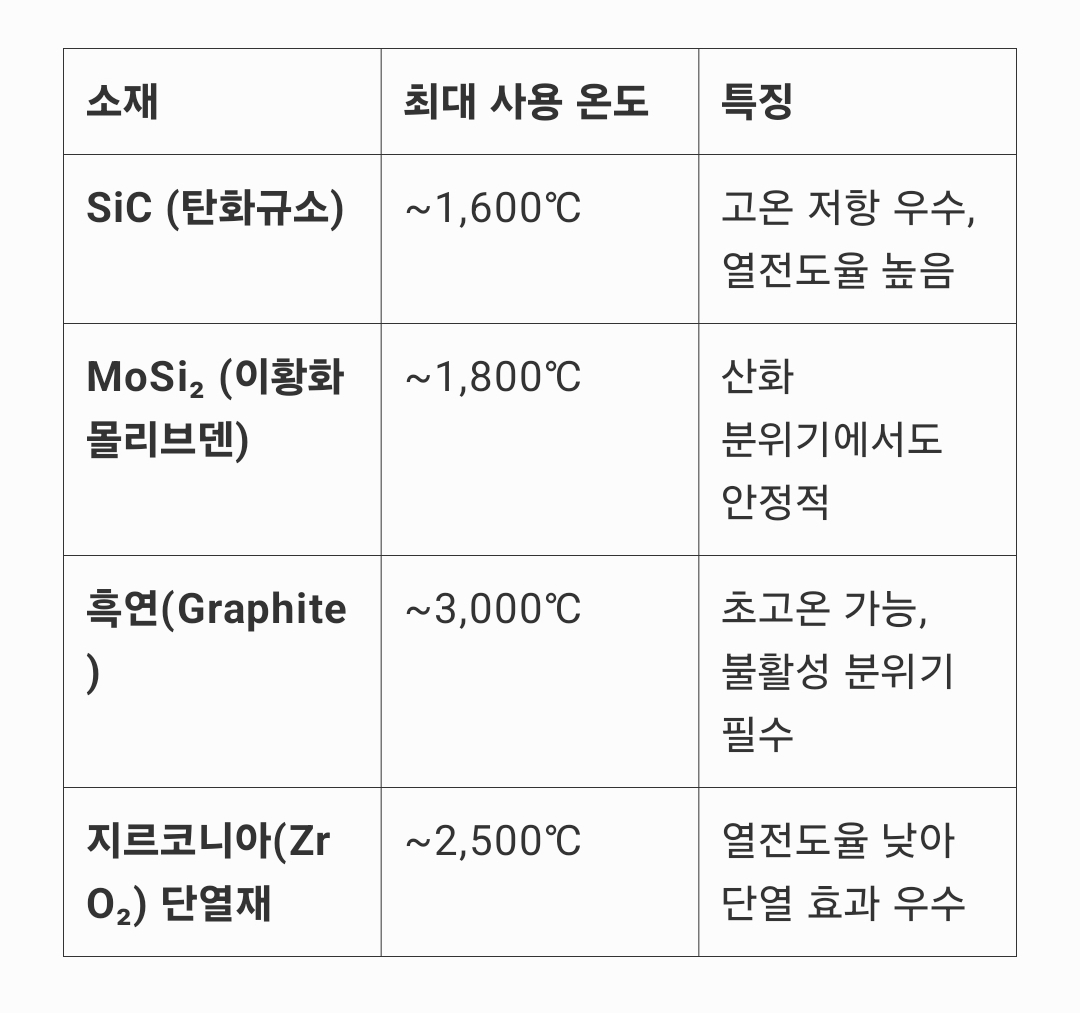

3.2 주요 소재 및 내열 특성

---

4. 실험실용 퍼니스 선택 시 고려 사항

4.1 온도 및 가열 속도

연구 목적에 맞는 최대 온도 범위 확인 (예: 1,500℃ 이상 필요 시 MoSi₂ 히터 사용)

급속 가열(Quick Ramping) 기능 필요 여부 확인


4.2 내부 분위기 제어

대기 분위기(Air): 일반적인 세라믹 및 금속 열처리

진공 분위기(Vacuum Furnace): 산화를 방지하고 고순도 소재 제조

가스 분위기(Inert Gas, H₂, O₂ 등): 특정 화학 반응 유도


4.3 샘플 크기 및 가열 공간

챔버 크기와 균일한 온도 분포 여부 확인


4.4 제어 시스템 및 데이터 로깅

온도 PID 컨트롤러의 정밀도

데이터 로깅 및 원격 모니터링 기능 여부



---

5. 최신 기술 동향

5.1 AI 기반 온도 제어 시스템

머신러닝을 활용한 자동 최적화 온도 조절

실시간 데이터 분석을 통한 정밀 제어


5.2 친환경 전기로 개발

에너지 효율이 높은 세라믹 발열체 적용

탄소 배출이 적은 전기 유도가열 방식 도입


5.3 초고온 신소재 적용

3,000℃ 이상의 내열 소재 개발 (예: 탄화하프늄, 이황화텅스텐)



---

6. 결론 및 전망

고온 전기로는 재료 과학, 반도체, 에너지 산업 등에서 필수적인 연구 장비로 사용되고 있으며, 최신 기술이 접목되면서 더 높은 온도, 정밀한 제어, 친환경 에너지 절약형 설비로 발전하고 있다.
향후 AI 기반의 자동화 시스템, 친환경 소재 적용, 초고온 신소재 개발 등이 더욱 활발해질 것으로 전망된다.


---
