✅ 체크밸브란?

체크밸브(Check Valve)는 유체가 한 방향으로만 흐를 수 있도록 설계된 밸브로, 역류를 방지하는 역할을 합니다. 일반적으로 유체가 흐를 때는 자동으로 열리고, 반대 방향으로 유체가 흐르거나 압력이 낮아지면 자동으로 닫혀 시스템 보호에 중요한 역할을 합니다.



체크밸브 동작원리

---

🔄 일반 밸브와 체크밸브의 차이점

항목	일반 밸브 (Ball, Gate, Globe 등)	체크밸브
제어 방식	수동 또는 자동 (밸브를 열고 닫음)	자동 (유체 흐름에 의해 작동)
방향성	양방향 또는 단방향 (설계에 따라 다름)	항상 단방향
기능	유량 조절, 차단 등	유체 역류 방지
사용자 조작	필요함	불필요함 (자동 작동)

---

🧰 체크밸브의 종류

1. 스윙 체크밸브 (Swing Check Valve)
   • 가장 일반적이며, 디스크가 유체의 흐름에 따라 스윙하면서 열림/닫힘
   • 중·저압 시스템에 적합
2. 리프트 체크밸브 (Lift Check Valve)
   • 수직 상승 방식, 고압 시스템에 적합
   • 수평 또는 수직 라인 설치 가능 (단, 유량 방향은 아래→위)
3. 볼 체크밸브 (Ball Check Valve)
   • 내부에 공 모양의 밸이 있어 압력 차이에 따라 작동
   • 점도가 높은 유체 또는 슬러리용으로 적합
4. 더블 플레이트 체크밸브 (Dual Plate Check Valve)
   • 두 개의 플레이트가 스프링으로 닫히는 구조
   • 컴팩트하고 빠른 작동이 특징

체크밸브의 종류

---

📏 체크밸브 표준 사이즈

공칭직경 (DN)	인치(″)	일반 사용 압력 (bar)	주요 사용처
DN15	1/2″	10–16 bar	실험용 배관, 라인
DN25	1″	10–25 bar	펌프 토출라인
DN50	2″	10–40 bar	산업용 순환 시스템
DN80	3″	10–25 bar	탱크 출입라인
DN100 이상	4″ 이상	10–25 bar	고유량 시스템

※ 사이즈는 유량 및 사용 유체 특성에 따라 달라질 수 있습니다.

---

📌 체크밸브 설치 위치

정확한 체크밸브의 설치 위치는 시스템의 안정성과 펌프 보호에 매우 중요합니다.

• 설치위치:
  ✅ 펌프의 토출라인 (Discharge Line)
  ✅ 펌프 상류에 백플로우가 발생할 가능성이 있는 경우
• 설치목적:
  • 펌프 정지 시 역류 방지
  • 타 장비나 배관 내의 압력 차로 인한 펌프 손상 방지
  • 다중 펌프 병렬 운전 시, 역류 차단
• 설치 시 고려사항:
  • 수평 설치 시 유체 방향 고려
  • 스프링이 있는 타입은 수직 또는 수평 모두 설치 가능
  • 유체 흐름 방향과 체크밸브의 방향 일치 확인

---

🔬 실험용 액체 이송 및 순환 시스템 – 맞춤 제작 솔루션

당사는 실험 조건에 최적화된 Water Chemical 이송·순환 시스템을 맞춤 제작합니다.

실험실 또는 소규모 공정에서 사용되는 액체는 일반적인 물뿐만 아니라 다양한 화학약품(Chemical)이 포함되어 있으며, 이에 따라 장비의 재질, 구조, 성능이 달라져야 합니다. 당사는 다음과 같은 요소를 종합적으로 고려하여 최적의 솔루션을 제공합니다:

---

✔️ 맞춤 제작 포인트

• 액체의 화학적 특성
  → 부식성, 점도, 온도, 반응성 등에 따라
  ✅ 펌프 재질(PP, PVC, SUS316 등)
  ✅ 배관 소재(PTFE, PFA, 스테인리스 등)
  ✅ 밸브 선택 (내식성 체크밸브, 정밀 제어밸브)



• 유량 및 압력 조건
  → 실험 목적에 따라
  ✅ 정밀 정량 펌프, 순환 펌프, 고압 펌프 등 적용
  ✅ 유량계 및 압력계와의 인터페이스 가능



• 시스템 구성 예시
  • 액체 저장 탱크 → 이송 펌프 → 유량계/밸브 → 반응기 or 열교환기 → 리턴라인
  • 정밀 제어를 위한 PLC 기반 자동제어 시스템 옵션 제공(유량센서, 온도센서, 압력센서, 자동밸브 등)

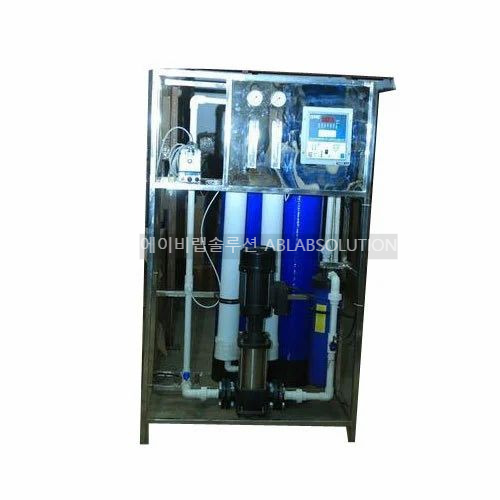

실험용 소규모 Chemical 순환 시스템

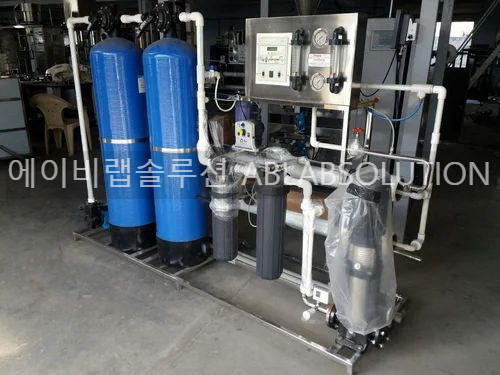

실험용 액체순환여과 시스템



중규모 실험용 액체순환여과 시스템

---
