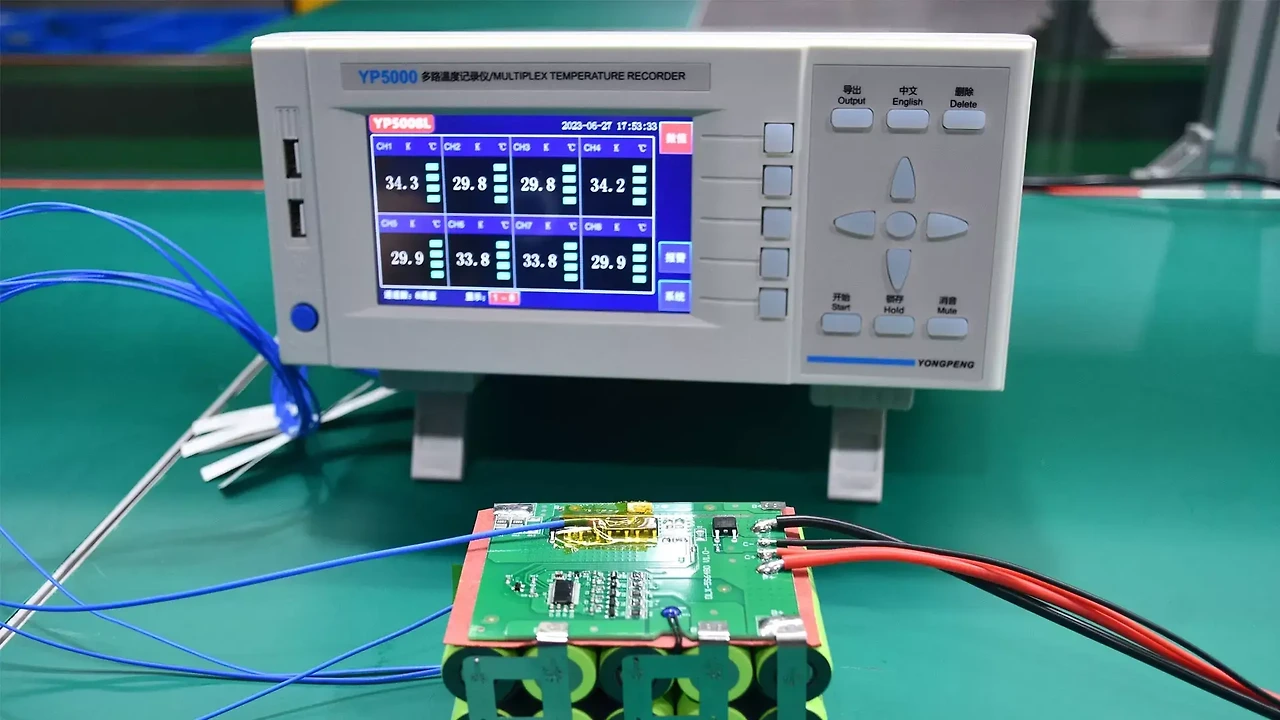

충방전 테스터기



충전방전 테스트의 개요

충전방전 테스트는 배터리의 성능, 수명, 안정성 및 신뢰성을 평가하기 위해 필수적인 시험 방법입니다. 이 테스트는 배터리 제조업체, 전자기기 개발자, 품질 관리 부서 등에서 배터리의 특성을 분석하고 최적의 사용 조건을 도출하기 위해 수행됩니다. 아래에서는 충전방전 테스트의 필요성, 방법, 주요 항목, 고려사항, 참고문헌 등을 상세히 설명합니다.

---

1. 충전방전 테스트의 필요성

충전방전 테스트는 배터리의 성능과 신뢰성을 보장하기 위해 반드시 필요합니다. 주요 필요성은 다음과 같습니다:

• 성능 평가: 배터리의 용량, 효율, 충전/방전 속도, 내부 저항 등의 특성을 정량적으로 측정하여 설계 사양을 충족하는지 확인.
• 수명 예측: 반복적인 충전/방전 사이클을 통해 배터리의 수명(사이클 수명, 캘린더 수명)을 예측.
• 안전성 검증: 과충전, 과방전, 고온/저온 환경에서의 안정성을 평가하여 폭발, 발열, 누액 등의 위험을 방지.
• 품질 관리: 제조 공정에서 발생할 수 있는 불량(예: 용량 편차, 내부 단락)을 탐지.
• 적용 최적화: 특정 기기(전기차, 스마트폰, ESS 등)에 적합한 충전 프로토콜과 방전 조건을 도출.
• 환경 적응성 확인: 다양한 온도, 습도, 압력 조건에서 배터리의 성능을 검증.

---

2. 충전방전 테스트의 기본 원리

충전방전 테스트는 배터리를 특정 조건에서 충전하고 방전시키는 과정을 반복하며, 전압, 전류, 온도, 시간 등의 데이터를 수집하여 분석하는 과정입니다. 주요 측정 항목은 다음과 같습니다:

• 용량(Capacity): 배터리가 저장할 수 있는 전하량(Ah 또는 Wh).
• 에너지 효율: 충전 시 입력된 에너지와 방전 시 출력된 에너지의 비율.
• 사이클 수명: 용량이 일정 비율(예: 80%) 이하로 감소할 때까지의 충전/방전 횟수.
• 내부 저항: 배터리의 전기적 저항으로, 성능과 발열에 영향을 미침.
• 충전/방전 속도(C-rate): 배터리 용량 대비 충전/방전 전류의 비율(예: 1C는 1시간 내 완충/완방).

---

3. 충전방전 테스트 방법

충전방전 테스트는 다양한 프로토콜과 장비를 사용하여 수행됩니다. 아래는 일반적인 테스트 절차와 방법입니다.

3.1. 테스트 준비

• 장비 준비:
  • 충전방전 테스트 장비(예: 사이클러, 전원 공급 장치, 부하 장치).
  • 온도 조절 챔버(환경 조건 제어).
  • 데이터 로거(전압, 전류, 온도 등 실시간 기록).
  • 안전 장치(화재 방지, 과전류 차단기 등).
• 배터리 준비:
  • 테스트 대상 배터리의 사양(정격 용량, 전압, 화학적 조성) 확인.
  • 배터리 초기 상태 확인(완전 방전 또는 특정 SOC(State of Charge)로 조정).
  • 배터리 표면 및 단자 상태 점검(오염, 손상 여부).

3.2. 충전 프로토콜

충전은 일반적으로 다음과 같은 방식으로 진행됩니다:

• 정전류-정전압(CC-CV) 충전:
  • 초기에는 일정한 전류(CC)로 충전하여 전압이 상승.
  • 전압이 설정값(예: 4.2V for Li-ion)에 도달하면 전류를 줄이며 정전압(CV)으로 충전.
  • 전류가 일정 수준 이하로 떨어지면 충전 종료.
• 펄스 충전: 짧은 시간 동안 고전류를 주기적으로 인가하여 충전 효율을 높임.
• 다단계 충전: 전류를 단계적으로 조절하여 배터리 손상을 최소화.

3.3. 방전 프로토콜

방전은 배터리의 에너지를 소모시키는 과정으로, 다음과 같은 방식으로 수행됩니다:

• 정전류(CC) 방전: 일정한 전류로 배터리를 방전시켜 용량을 측정.
• 정전력(CP) 방전: 일정한 전력으로 방전시켜 실제 사용 조건을 모사.
• 펄스 방전: 특정 주기로 방전하여 동적 부하 조건을 테스트.
• 방전 종료 조건: 배터리의 최소 전압(예: 2.5V for Li-ion)에 도달하거나, 설정된 SOC에 도달하면 방전 종료.

3.4. 테스트 조건 설정

• C-rate: 테스트 목적에 따라 0.1C, 1C, 2C 등 다양한 속도로 설정.
• 온도: 일반적으로 25°C에서 테스트하지만, -20°C, 45°C 등 극한 조건에서도 수행.
• 사이클 수: 수명 테스트의 경우 100~1000 사이클 이상 진행.
• 휴지 시간: 충전과 방전 사이에 배터리를 안정화하기 위한 대기 시간 설정.

3.5. 데이터 수집 및 분석

• 측정 항목: 전압, 전류, 온도, 용량, 내부 저항, 에너지 효율 등.
• 분석 도구: 데이터 로거, 소프트웨어(예: LabVIEW, MATLAB)를 활용해 그래프 및 통계 분석.
• 성과 지표:
  • 용량 유지율: 초기 용량 대비 사이클 후 용량 비율.
  • 퇴화율: 용량 감소 속도.
  • 열적 안정성: 충전/방전 중 온도 변화.

---

4. 주요 테스트 유형

충전방전 테스트는 목적에 따라 다양한 방식으로 수행됩니다:

• 용량 테스트: 정격 용량과 실제 용량 비교.
• 사이클 수명 테스트: 반복 충전/방전으로 수명 예측.
• 고속 충전 테스트: 고속 충전 시 성능과 안정성 평가.
• 환경 테스트: 고온, 저온, 고습 환경에서의 성능 확인.
• 안전 테스트: 과충전, 과방전, 단락 시 반응 관찰.
• 실제 사용 시뮬레이션: 전기차, 스마트폰 등 특정 애플리케이션의 부하 프로파일 적용.

---

5. 고려사항 및 주의사항

• 안전성:
  • 테스트 중 화재, 폭발 위험을 방지하기 위해 소화 장비 및 환기 시스템 필수.
  • 과충전/과방전 방지를 위한 보호 회로 확인.
• 정확성:
  • 테스트 장비의 교정 상태 확인.
  • 동일 조건에서 반복 테스트로 데이터 신뢰성 확보.
• 배터리 특성:
  • 리튬이온, 니켈수소, 납축전지 등 배터리 유형에 따라 적합한 프로토콜 적용.
  • 배터리 노화 상태에 따라 결과가 달라질 수 있음.
• 환경 영향:
  • 테스트 환경(온도, 습도)이 결과에 큰 영향을 미치므로 일정하게 유지.
• 데이터 관리:
  • 대량의 데이터를 체계적으로 저장 및 분석할 시스템 필요.

---

6. 활용 사례

• 전기차(EV): 배터리 팩의 충전 속도, 주행 거리, 수명 예측.
• 스마트폰/노트북: 배터리 효율 및 충전 시간 최적화.
• 에너지 저장 시스템(ESS): 전력망 안정화 및 장기 수명 검증.
• 의료기기: 안정적 전원 공급 보장.
• 항공우주: 극한 환경에서의 배터리 성능 검증.

---

7. 결론

충전방전 테스트는 배터리의 성능, 안정성, 수명을 평가하는 핵심 과정으로, 다양한 산업에서 필수적입니다. 정확한 테스트 설계와 체계적인 데이터 분석을 통해 배터리의 신뢰성을 높이고, 최적의 사용 조건을 도출할 수 있습니다. 테스트 시 안전성, 정확성, 배터리 특성을 충분히 고려하여 신뢰할 수 있는 결과를 얻는 것이 중요합니다.



---

8. 참고문헌

1. Linden, D., & Reddy, T. B. (2010). Linden's Handbook of Batteries (4th ed.). McGraw-Hill Education.
   • 배터리 화학 및 테스트 방법에 대한 종합적인 개요 제공.
2. IEC 62133-2:2017. Secondary cells and batteries containing alkaline or other non-acid electrolytes – Safety requirements for portable sealed secondary lithium cells.
   • 리튬이온 배터리의 안전 테스트 표준.
3. Pistoia, G. (Ed.). (2014). Lithium-Ion Batteries: Advances and Applications. Elsevier.
   • 리튬이온 배터리의 충전/방전 특성과 사이클 테스트 방법 논의.
4. Barsukov, Y., & Qian, J. (2013). Battery Power Management for Portable Devices. Artech House.
   • 휴대용 기기 배터리의 충전 프로토콜 및 테스트 기술 설명.
5. IEEE 1625:2008. IEEE Standard for Rechargeable Batteries for Multi-Cell Mobile Computing Devices.
   • 멀티셀 배터리의 충전/방전 테스트 표준 가이드라인.
6. Warner, J. (2015). The Handbook of Lithium-Ion Battery Pack Design: Chemistry, Components, Types and Terminology. Elsevier.
   • 전기차 및 ESS 배터리 팩의 테스트와 설계에 대한 실용적 정보.
7. Arora, P., & Zhang, Z. (2004). "Battery Separators." Chemical Reviews, 104(10), 4419-4462.
   • 배터리 내부 구조와 충전/방전 성능의 상관관계 연구.
8. SAE J2464:2009. Electric and Hybrid Electric Vehicle Rechargeable Energy Storage System (RESS) Safety and Abuse Testing.
   • 전기차 배터리의 안전 및 충전/방전 테스트 표준.
