전산볼트의 특성과 규격

에이비랩 2025. 3. 6. 22:00
728x90
반응형


1. 전산볼트의 특성

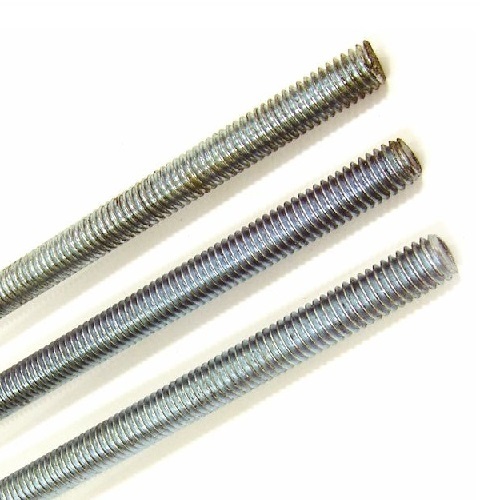

전산볼트(All Thread Rod, Stud Bolt)는 전체 길이에 걸쳐 나사가 가공된 볼트로, 주로 건축, 배관, 기계 조립 등에서 사용됩니다. 길이를 자유롭게 조절할 수 있어 다양한 구조물 고정 및 연결 작업에 유용합니다.

ㆍ재질: 탄소강(SS400), 스테인리스강(SUS304, SUS316), 합금강 등

ㆍ표면처리: 아연도금(용융아연도금, 전기아연도금), 흑착(흑색 산화 피막), 무도금 등

ㆍ강도 등급: 4.6, 8.8, 10.9, 12.9 등(ISO 898-1 기준)

ㆍ용도: 건축 구조물 보강, 배관 고정, 전기 설비, 기계 부품 조립, 지지대 등


2. 전산볼트의 규격


ㆍ전산볼트의 규격은 나사산의 크기(M 단위)와 길이(L 단위)로 결정됩니다.

ㆍ나사 규격(M): M6, M8, M10, M12, M16, M20, M24, M27, M30, M36 등

ㆍ나사 피치(mm): 미터나사 기준으로 일반 나사(ISO 규격) 적용

ㆍ길이(L): 100mm ~ 3000mm 이상 (필요에 따라 절단 가공 가능)

ㆍ나사산 형식: 미터(Metric) 나사, 유니파이(UNC, UNF) 나사 등


3. 전산볼트에 대응하는 너트 규격


ㆍ전산볼트에 맞는 너트는 일반적으로 동일한 나사산 규격을 사용합니다.

ㆍ너트 규격(M): 전산볼트와 동일한 M6, M8, M10, M12, M16, M20, M24, M27, M30, M36 등

ㆍ너트 형식: 육각너트(Hex Nut), 플랜지너트(Flange Nut), 락너트(Lock Nut), 캡너트(Cap Nut) 등

ㆍ너트 높이(일반 육각너트 기준):

M6 → 5mm ~ 6mm

M8 → 6.5mm ~ 7mm

M10 → 8mm

M12 → 10mm

M16 → 13mm

M20 → 16mm

M24 → 19mm

M30 → 24mm

M36 → 29mm


ㆍ너트의 재질 및 표면처리: 전산볼트와 동일한 재질과 표면처리를 사용하여 부식 방지 및 기계적 강도 확보


ㆍ전산볼트와 대응 너트는 조립 시 호환성을 유지하기 위해 동일한 규격을 사용해야 합니다.

ㆍ특히, 강도 등급이 중요한 구조물이나 기계 조립에서는 볼트와 너트의 강도를 맞춰야 합니다.
