1. Vacuum Chuck의 정의
- Vacuum Chuck(진공 척)은 진공을 이용하여 물체를 고정하는 장치로, 진공 펌프를 사용하여 공기압 차이를 형성함으로써 물체를 견고하게 부착하는 시스템이다.
- 일반적으로 평평한 물체를 고정하는 데 사용되며, 물리적 클램핑 없이도 안정적인 고정을 제공하여 정밀 가공 및 실험 환경에서 필수적으로 활용된다.

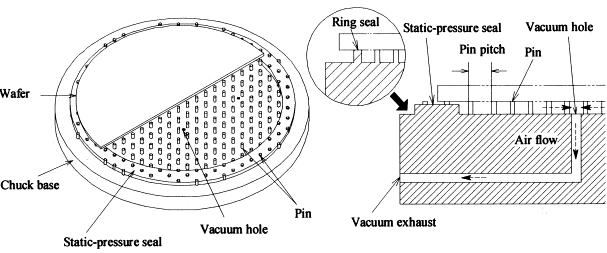

2. Vacuum Chuck의 구조적 특성
Vacuum Chuck은 다음과 같은 주요 구조적 요소로 구성된다.
- 기판(Plate): 물체를 고정하는 평면으로, 알루미늄, 스테인리스 스틸, 세라믹 등 다양한 소재로 제작 가능하다.

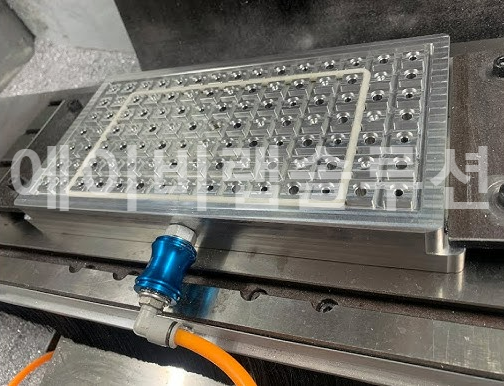

- 진공 채널 및 홀(Vacuum Channels & Holes): 시편을 흡착하기 위한 내부 유로 및 흡착 홀을 포함하며, 홀의 개수와 배치는 고정력 및 균일한 압력 분배에 영향을 미친다.
- 진공 포트(Vacuum Port): 진공 펌프와 연결되어 내부 공기를 배출하는 역할을 한다.
- 밀폐 시스템(Sealing System): 기밀성을 높이기 위해 O-링 또는 실리콘 패드를 사용할 수 있다.

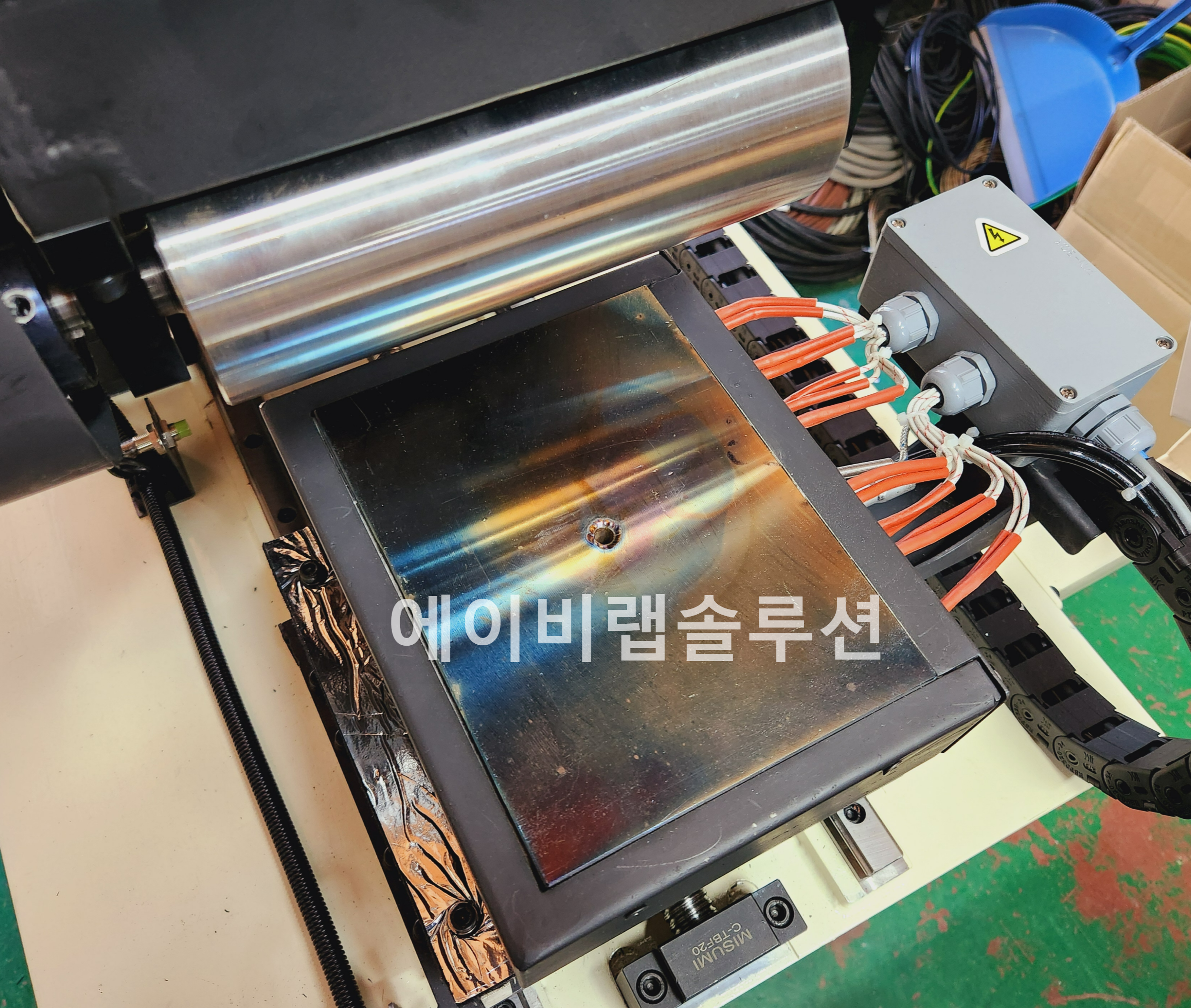

- 온도 제어 시스템(선택 사항): 일부 실험 환경에서는 Plate에 온도 제어 기능을 추가하여 열적 안정성을 확보할 수 있다.
3. 활용 분야
Vacuum Chuck은 다양한 산업 및 연구 분야에서 사용된다.
- 반도체 및 전자 부품 제조: 웨이퍼, PCB 기판의 정밀 가공 및 검사
- 레이저 가공 및 CNC 밀링: 미세한 공작물의 안정적인 고정
- 광학 및 디스플레이 산업: 박막 유리, 필름 등의 정밀한 위치 제어
- 실험 및 연구 개발: 다양한 소재의 고정이 필요한 실험 장비 및 측정 장비
4. Vacuum Chuck 선택 시 고려사항
Vacuum Chuck을 선택할 때는 다음과 같은 요소를 고려해야 한다.
- 진공 펌프 용량 산정
- Vacuum Chuck의 성능은 사용되는 진공 펌프의 용량에 직접적인 영향을 받는다.
- 필요한 진공도(압력 단위: Torr 또는 mbar)와 공기 유량(CFM 또는 L/min)을 고려하여 적절한 펌프를 선택해야 한다.
- 기밀성이 높은 시스템일수록 적은 용량의 펌프로도 효과적인 흡착이 가능하다.
- 흡착 홀(Hole) 개수 및 배치
- 흡착 홀의 수와 배치는 시편의 크기, 형태, 소재에 따라 결정된다.
- 너무 적은 홀은 흡착력이 부족할 수 있으며, 너무 많은 홀은 진공 손실을 초래할 수 있다.
- 균일한 압력 분배를 위해 적절한 간격으로 설계하는 것이 중요하다.
- Plate 소재 및 표면 처리
- 가공 정밀도와 내구성을 고려하여 적절한 소재를 선택해야 한다.
- 부식 방지 처리가 필요하거나, 정전기 방지가 필요한 경우 특수 코팅(예: Teflon 코팅)을 적용할 수 있다.
- 온도 제어 필요 여부
- 열팽창이 발생할 수 있는 환경에서는 냉각 또는 가열 기능이 포함된 Vacuum Chuck이 필요할 수 있다.
- 온도 변화에 민감한 실험에서는 균일한 온도 분포를 유지할 수 있는 설계를 고려해야 한다.
맞춤 설계 제작이 가능한 실험용 Vacuum Chuck 공급
당사는 실험 환경에 최적화된 맞춤형 Vacuum Chuck을 설계, 제작 및 공급합니다. 연구 및 실험 장비에서 안정적인 시편 고정을 필요로 하는 경우, 고객의 요구 사항에 맞춘 최적의 솔루션을 제공합니다.
1. 맞춤 제작 가능 항목
- 실험 환경에 맞는 크기 및 구조: 다양한 실험 조건에 맞춰 크기, 형상 및 고정 방식을 최적화
- Plate의 온도 제어 기능 추가: 실험 시 온도 유지 및 변화를 정밀하게 조절할 수 있도록 설계
- 흡착 홀 개수 및 배치 조정: 균일한 흡착력 확보를 위해 최적의 홀 개수 및 배열 설계
- 진공 펌프 용량 최적화: 실험 환경에 맞는 적정 진공 펌프 선정 및 시스템 통합
- 기타 설계 특성 반영: 특정 기체 유동, 내부 채널 설계, 정전기 방지 코팅 등 고객 맞춤 사양 반영
https://m.blog.naver.com/ablab2016/223611052546
실험용 진공챔버 맞춤제작 Vacuum Chamber
안녕하세요. 대학교 연구실, 기업부설연구소를 대상으로 실험장비를 100% 맞춤제작하고 있는 에이비랩솔루...
blog.naver.com
2. 제공 서비스
- 실험 환경 분석 및 요구사항 상담
- 맞춤형 설계 및 시뮬레이션 제공
- 제작 및 현장 설치 지원
- 실험 조건에 따른 성능 테스트 및 최적화
귀사의 연구 및 실험 효율성을 극대화할 수 있도록 최적의 Vacuum Chuck 솔루션을 제공합니다. 보다 자세한 상담이 필요하시면 아래 연락처로 언제든지 문의해 주시기 바랍니다.
참고문헌
- Smith, J. (2020). Vacuum Clamping Techniques in Precision Manufacturing. Springer.
- Kim, S. & Lee, H. (2021). "Experimental Applications of Vacuum Chuck Systems in Laboratory Environments," Journal of Advanced Instrumentation, 15(2), 45-60.
- 제조업체 기술 자료 (XYZ Vacuum Solutions, 2024).
