펌프 용량 산정 시 고려사항 및 양정 계산 방법

1. 서론

펌프는 다양한 산업 및 연구 환경에서 액체를 이송하는 데 필수적인 장비이다. 적절한 펌프 용량 산정과 양정 계산은 시스템의 효율성을 극대화하고 에너지 소비를 최적화하는 데 중요한 요소이다. 본 보고서에서는 펌프 용량 산정 시 고려해야 할 사항과 양정 계산 방법에 대해 논의한다.

2. 펌프 용량 산정 시 고려사항

펌프의 용량을 산정할 때는 다양한 요소를 고려해야 한다.

2.1 유량 (Flow Rate)

펌프가 일정 시간 동안 이송해야 하는 액체의 부피로, LPM(Liters per Minute) 또는 GPM(Gallons per Minute) 단위로 표현된다. 유량은 시스템의 요구 사항 및 사용 목적에 따라 결정된다.

2.2 총 양정 (Total Head)

양정은 펌프가 액체를 원하는 위치까지 이동시키는 데 필요한 에너지를 의미한다. 총 양정은 정적 양정과 동적 양정의 합으로 구해진다.

2.3 배관 손실 (Pipe Losses)

유체가 배관을 통과할 때 발생하는 마찰 손실 및 밸브, 피팅류에 의한 국부 손실을 고려해야 한다. 이는 펌프의 에너지 요구량에 직접적인 영향을 미친다.

2.4 유체의 특성

펌프가 이송하는 유체의 점도, 밀도, 온도 등의 물리적 특성이 펌프의 성능에 영향을 미친다. 점성이 높은 유체는 추가적인 동력이 필요할 수 있다.

2.5 NPSH (Net Positive Suction Head)

펌프 캐비테이션(cavitation)을 방지하기 위해 필요한 흡입측 여유 양정으로, 충분한 NPSH가 확보되지 않으면 펌프의 수명이 단축될 수 있다.

---

3. 양정 계산 방법

펌프 양정은 아래와 같은 요소를 고려하여 계산된다.

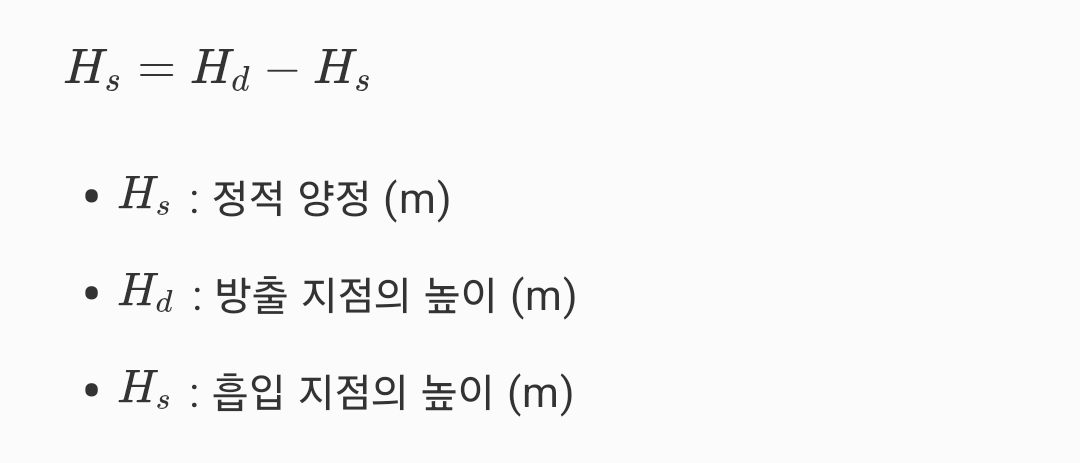

3.1 정적 양정 (Static Head)

펌프 흡입면에서 방출면까지의 높이 차이로 정의된다.

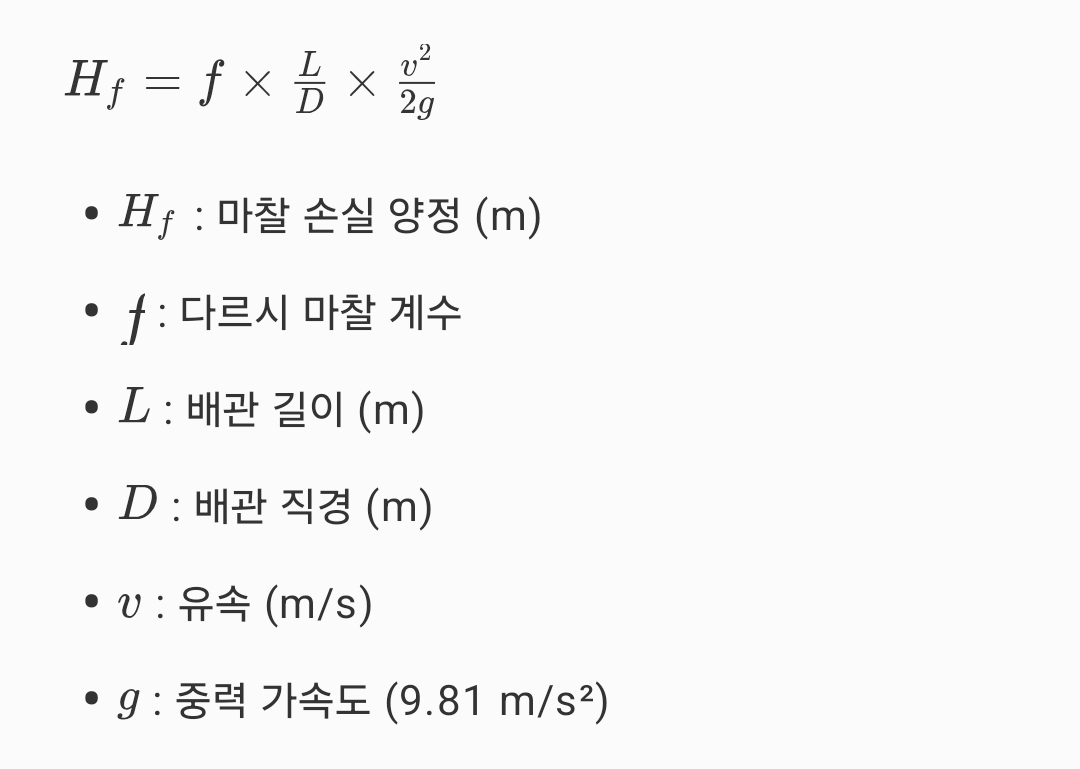

3.2 마찰 손실 양정 (Friction Head Loss)

배관의 길이, 직경, 흐름 속도 및 거친 정도에 따라 발생하는 손실로 다르시-와이즈바흐(Darcy-Weisbach) 방정식 등을 이용하여 계산할 수 있다.

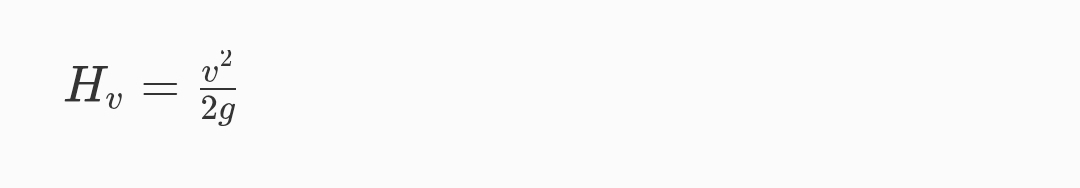

3.3 동적 양정 (Velocity Head)

유체가 방출될 때 가지는 운동 에너지로 다음과 같이 표현된다.

3.4 전체 양정 계산

펌프의 총 양정()은 위의 요소를 합산하여 다음과 같이 계산한다.

---

4. 결론

펌프 용량 산정 시 유량, 양정, 배관 손실, 유체의 특성 등을 종합적으로 고려해야 한다. 정확한 양정 계산은 펌프 선정과 효율적인 운영에 필수적이며, 이를 통해 시스템의 성능을 최적화할 수 있다.

참고문헌

1. Hydraulic Institute, "Pump Application Engineering Handbook," 2010.


2. Igor J. Karassik et al., "Pump Handbook," 4th Edition, McGraw-Hill, 2008.


3. William C. Lyons, "Standard Handbook of Petroleum & Natural Gas Engineering," Gulf Professional Publishing, 2015.


4. ANSI/HI 9.6.6, "Pump Piping and System Design," Hydraulic Institute, 2016.
