스패너(Spanner) 규격은 일반적으로 인치(inch) 규격과 미리미터(mm) 규격으로 나뉘며, 사용 용도와 볼트·너트의 크기에 따라 선택됩니다.

스패너(렌치) 규격 및 대응 너트 크기 표

스패너 크기 (mm)	스패너 크기 (inch)	대응하는 너트 크기 (미리 나사 직경)	대응하는 너트 크기 (인치 나사 직경)
6mm	1/4"	M4	#8-32, #10-24
7mm	9/32"	M5	#10-32
8mm	5/16"	M5, M6	1/4"-20, 1/4"-28
9mm	11/32"	M6	5/16"-18, 5/16"-24
10mm	3/8"	M6, M7	5/16"-18, 5/16"-24
11mm	7/16"	M7, M8	3/8"-16, 3/8"-24
12mm	15/32"	M8	3/8"-16, 3/8"-24
13mm	1/2"	M8, M9, M10	7/16"-14, 7/16"-20
14mm	9/16"	M10	1/2"-13, 1/2"-20
15mm	19/32"	M10, M11	1/2"-13, 1/2"-20
16mm	5/8"	M12	9/16"-12, 9/16"-18
17mm	11/16"	M12	5/8"-11, 5/8"-18
18mm	23/32"	M14	5/8"-11, 5/8"-18
19mm	3/4"	M14, M16	3/4"-10, 3/4"-16
20mm	25/32"	M16	7/8"-9, 7/8"-14
21mm	13/16"	M18	7/8"-9, 7/8"-14
22mm	7/8"	M18, M20	1"-8, 1"-12
24mm	15/16"	M20, M22	1-1/8"-7, 1-1/8"-12
25mm	1"	M22	1-1/4"-7, 1-1/4"-12
27mm	1-1/16"	M24	1-3/8"-6, 1-3/8"-12
30mm	1-3/16"	M27	1-1/2"-6, 1-1/2"-12
32mm	1-1/4"	M30	1-5/8"-5, 1-5/8"-12

---

설명 및 주의사항

✅ 스패너 크기는 해당 너트를 조이거나 풀기 위해 사용되는 렌치의 크기(평행한 두 면 사이의 거리)입니다.
✅ **너트 크기(나사 직경)**는 해당 너트에 사용되는 나사(볼트)의 외경을 의미합니다.
✅ 미리(mm) 규격과 인치(inch) 규격은 일부 근사치이므로, 정밀한 작업에서는 추가적인 측정이 필요할 수 있습니다.
✅ 볼트의 나사산(SAE 및 미터법) 차이에 따라 너트 크기가 달라질 수 있습니다.

이 표를 활용하면 스패너와 너트의 호환성을 쉽게 확인할 수 있습니다! 🔩🔧

3. 스패너 종류별 규격

스패너의 용도에 따라 규격이 조금씩 다를 수 있습니다.

1. 개방형 스패너(Open-end Wrench)

한쪽 또는 양쪽 끝이 개방된 형태.

일반적인 볼트·너트 조임에 사용.



2. 복합(링) 스패너(Box-end Wrench)

너트를 완전히 감싸서 접촉면이 많아 힘을 고르게 전달.

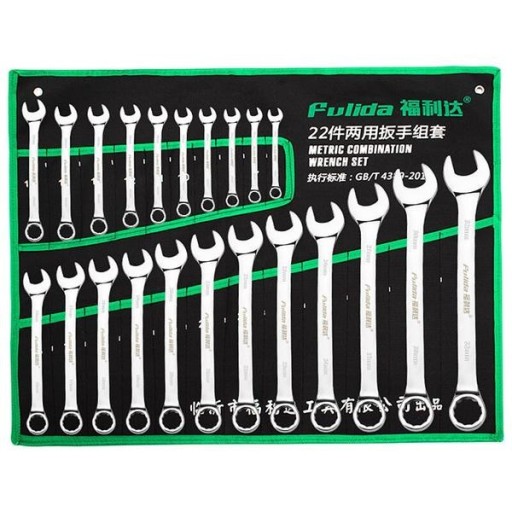

3. 복합(조합) 스패너(Combination Wrench)

한쪽은 개방형, 한쪽은 링 형태.



4. 소켓 렌치(Socket Wrench)

다양한 크기의 소켓을 교체하며 사용할 수 있는 렌치.



5. 조정식(몽키) 스패너(Adjustable Wrench)

조임 크기를 조절할 수 있어 여러 규격의 볼트·너트에 사용 가능.
