볼트너트 규격표 보는법, 육각볼트, 렌치볼트 규격표 보는법

🔩 볼트 & 너트 규격표와 보는 법

볼트와 너트의 규격을 확인하려면 볼트의 직경, 피치, 길이, 강도 등을 이해해야 합니다.



📌 1. 볼트 & 너트 규격표 (Metric 기준 - ISO)

아래는 일반적으로 사용되는 ISO(국제표준) 볼트 & 너트 규격표입니다.



볼트 & 너트 규격표

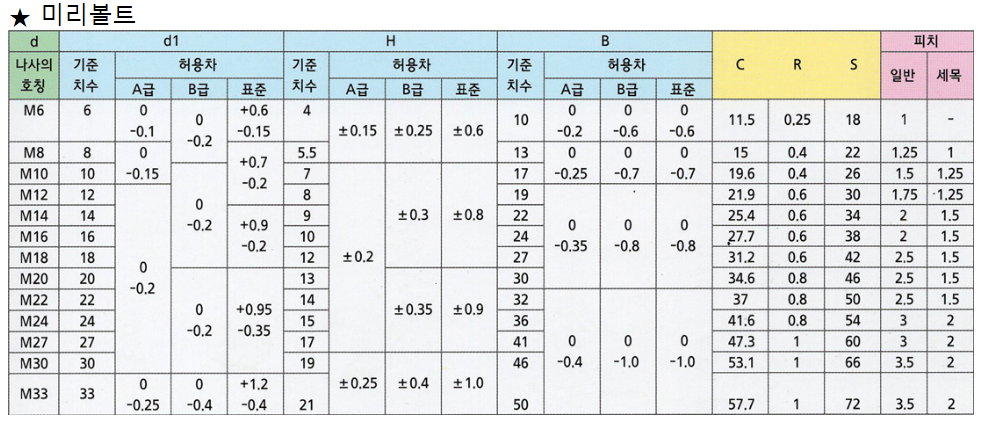

미리볼트 규격표(출처 : 조선볼트)



인치볼트 규격표(출처 : 조선볼트)



📌 용어 설명

• 나사 직경 (d): 볼트의 굵기 (외경)
• 피치 (P): 나사산 간격 (2개의 나사산 사이 거리)
• 너트 대각선: 너트를 조일 때 필요한 스패너 크기
• 너트 높이: 너트의 두께

굵기가 3mm이고, 길이가

📌 2. 볼트 & 너트 규격표 보는 법

M6 × 30 볼트라고 하면:
✅ M6 → 나사 직경 6mm
✅ × 30 → 볼트의 길이 30mm
✅ 피치 1.0mm (기본 규격)

📌 너트를 맞출 때는 같은 M6 너트를 사용해야 하며, 피치를 일치시켜야 합니다.



📌 3. 볼트 & 너트 규격 확인하는 법

① 볼트의 규격 확인 방법

1. 직경 확인: 캘리퍼스를 사용해 볼트의 외경(가장 넓은 부분)을 측정
2. 피치 확인:
   • 피치 게이지 사용 (나사산 사이의 거리 확인)
   • 피치가 없다면 기본 규격을 기준으로 확인
3. 길이 확인: 머리를 제외한 나사의 길이를 측정

🛠 예시:

• 캘리퍼스로 측정했더니 외경이 8mm → M8 볼트
• 피치 게이지로 확인했더니 1.25mm → M8×1.25 볼트
• 길이를 재보니 50mm → M8×1.25×50 볼트

② 너트의 규격 확인 방법

1. 직경 확인: 볼트가 들어가는 구멍의 직경 확인
2. 피치 확인: 볼트와 함께 맞춰봐서 나사산이 정확히 맞물리는지 확인

📌 볼트 & 너트의 규격이 다르면 결합되지 않으므로, 같은 M 규격과 피치를 사용해야 합니다.

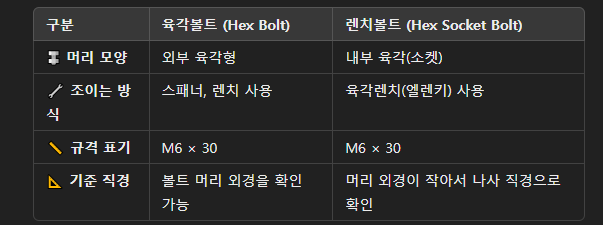

📌 4. 육각볼트 vs. 렌치볼트의 차이



📌 렌치볼트는 머리가 작고 내부 육각이 있어, 볼트 머리를 직접 측정하기보다는 나사 직경과 피치로 확인하는 것이 중요합니다.



렌치볼트





육각볼트







📌 5. 육각볼트 & 렌치볼트 규격표 보는 법

✅ 공통 규격 (예: M8 × 1.25 × 40)

• M8 → 나사 직경 8mm
• 1.25 → 피치(나사산 간격)
• 40 → 길이 (나사산이 있는 부분)

⚠️ 육각볼트와 렌치볼트는 머리 모양만 다를 뿐, 같은 M 규격이라면 동일한 나사산을 가집니다.







📌 6. 렌치볼트(육각소켓볼트)의 추가 규격

렌치볼트는 머리 크기가 육각볼트보다 작으므로, 추가적으로 내부 육각 소켓 크기를 확인해야 합니다.







📌 7. 추가 팁

• 볼트에 "8.8", "10.9" 등의 숫자가 각인되어 있다면 강도 등급을 나타냅니다.
• UNC, UNF 표시는 **인치 규격 (미국식 나사)**이므로, M 단위와 다릅니다.
• 볼트의 머리 모양에 따라 육각볼트, 둥근머리볼트, 육각소켓볼트 등이 있습니다.

📌 볼트와 너트 규격을 정확히 확인하여 구매해야 합니다!
혹시 직접 측정이 어려우면 캘리퍼스나 피치 게이지를 사용하는 것이 좋습니다. 😊
