락 피팅(Lok Fitting) 개요 및 사용법

1. 락 피팅(Lok Fitting)이란?

락 피팅(Lok Fitting)은 고압 배관이나 유체(가스, 액체) 시스템에서 누설 방지 및 안정적인 연결을 위해 사용되는 튜브 피팅입니다. 일반적으로 스테인리스 스틸(SUS 316, SUS 304), 황동(Brass), 합금(니켈 합금) 등으로 제작되며, 높은 내구성과 내화학성을 가집니다.

대표적인 제품군으로는 Swagelok, Parker A-LOK, Hylok 등의 브랜드가 있습니다.

2. 락 피팅의 구조 및 특징

락 피팅은 보통 더블 페룰(Double Ferrule) 구조를 가지며, 주요 구성 요소는 다음과 같습니다.

✅ 본체(Body) : 피팅의 기본 구조이며, 튜브를 연결하는 역할
✅ 전방 페룰(Front Ferrule) : 튜브를 고정하고 밀봉하는 역할
✅ 후방 페룰(Back Ferrule) : 전방 페룰을 밀어내며 튜브와 본체를 단단히 결합
✅ 너트(Nut) : 페룰을 조이는 역할

📌 더블 페룰 방식의 장점

한 번 체결하면 다시 풀어도 동일한 밀봉력을 유지
진동 및 압력 변화에도 강한 내구성
설치가 간편하고 별도의 용접이 필요 없음

3. 락 피팅의 사용 용도

락 피팅은 다양한 산업에서 활용됩니다.

🔹 반도체 및 디스플레이 산업 : 초순수, 가스 공급 배관
🔹 화학 및 제약 산업 : 부식성 화학물 운송 배관
🔹 오일 & 가스 : 고압 가스 및 액체 유통
🔹 연구소 및 실험실 : 고순도 가스 시스템

4. 락 피팅 설치 방법 (체결 방법)

(1) 준비 작업
🔹 사용하려는 튜브(파이프)가 피팅과 호환되는지 확인
🔹 튜브 끝부분을 깨끗하게 절단 (버 제거)
🔹 피팅 내부에 먼지나 이물질이 없는지 확인

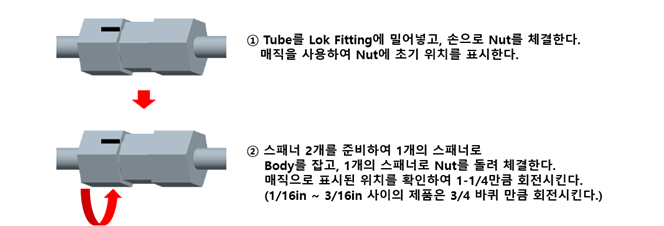

(2) 조립 순서
① 튜브 삽입

튜브를 락 피팅 본체 안쪽까지 완전히 삽입
이때, 튜브가 본체 내부에 끝까지 닿았는지 확인

② 너트 조이기

손으로 너트를 돌려 느슨하지 않게 고정
스패너를 사용하여 1¼~1½ 회전(90°+45°) 추가 조임
(너무 세게 조이면 변형될 수 있음)

③ 체결 확인

육각 렌치로 페룰이 단단히 고정되었는지 점검
연결 후 가스를 흘려 누설 여부 확인

📌 설치 시 주의사항

스패너로 필요 이상으로 강하게 조이지 않도록 주의
재사용할 경우, 페룰이 마모되지 않았는지 확인
다른 브랜드의 피팅과 혼용하지 않는 것이 좋음 (사이즈가 미세하게 다를 수 있음)

5. 락 피팅 해체 및 재사용 방법

🔹 피팅을 해체할 때는 너트를 풀고 튜브를 제거
🔹 재사용 시에는 새 페룰을 사용해야 누설이 방지됨
🔹 기존 페룰을 그대로 사용하면 밀봉력이 떨어질 가능성이 있음

6. 락 피팅 vs 일반 나사 피팅 비교

7. 락 피팅을 선택할 때 고려할 점

✅ 배관 재질과 피팅 재질이 동일한지 확인 (ex: 스테인리스 튜브 → 스테인리스 락 피팅)
✅ 튜브와 피팅의 규격(SW, NPT, BSP 등) 확인
✅ 운반하는 유체의 압력과 온도에 적합한지 확인
✅ 인증된 브랜드 제품 사용 (Swagelok, Parker, Hy-Lok 등)

락 피팅(Lok Fitting)에 사용하는 파이프의 종류와 규격

락 피팅(Lok Fitting)에 사용되는 파이프(튜브)는 일반 배관과 달리 정밀한 외경과 높은 내압 성능을 갖춘 제품이 필요합니다. 락 피팅이 압축 방식(Double Ferrule)으로 밀봉하는 구조이므로, 튜브의 정확한 외경과 두께가 매우 중요합니다.

1. 락 피팅에 사용되는 파이프(튜브) 종류

락 피팅에 사용되는 파이프는 일반적으로 **튜빙(Tubing)**이라고 하며, 다음과 같은 재질과 유형이 주로 사용됩니다.

① 스테인리스 스틸 튜브 (Stainless Steel Tube)

✅ 재질 : SUS316, SUS304 (내식성, 내열성 우수)
✅ 특징 : 화학, 반도체, 고압 유체 시스템에서 가장 많이 사용
✅ 압력 등급 : 중·고압에서 사용 가능
✅ 규격 : ASTM A269, ASTM A213, ASTM A312

📌 대표적인 적용 분야

초고순도 가스, 화학 공정, 발전소, 해양 플랜트, 의료 기기

② 동 튜브 (Copper Tube)

✅ 재질 : 구리(Copper), 황동(Brass)
✅ 특징 : 가스, 냉동 시스템, 저압 유체용으로 사용
✅ 압력 등급 : 중·저압용
✅ 규격 : ASTM B88, ASTM B280

📌 대표적인 적용 분야

냉동기, 에어컨, 의료용 가스 배관, 수돗물 공급 배관

③ 나일론 & 테프론 튜브 (Nylon & PTFE Tube)

✅ 재질 : 나일론(Nylon), 테프론(PTFE)
✅ 특징 : 내화학성이 우수하고 가볍지만 고압용으로는 부적합
✅ 압력 등급 : 저압 시스템에서 사용
✅ 규격 : ISO 14743

📌 대표적인 적용 분야

자동차, 공압 시스템, 반도체 제조 장비

2. 락 피팅에서 사용되는 튜브 규격

락 피팅에 사용되는 튜브는 일반적인 배관과 다르게 **정밀한 외경(O.D., Outside Diameter)**을 기준으로 규격이 정해집니다.

✅ 튜브 규격의 주요 단위

인치(”) : 1/16", 1/8", 1/4", 3/8", 1/2", 3/4", 1" 등
밀리미터(mm) : 3mm, 6mm, 8mm, 10mm, 12mm, 25mm 등
두께 (Wall Thickness) : SCH (스케줄) 개념보다 mm/inch 단위로 명확하게 표기

① 인치(inch) 규격 튜브 (Imperial Tubing)

📌 특징

주로 미국, 유럽 표준 시스템에서 사용
압축 연결 방식의 락 피팅과 완벽하게 호환

② 밀리미터(mm) 규격 튜브 (Metric Tubing)

📌 특징

주로 한국, 일본, 유럽의 산업 표준
화학, 반도체, 의료, 정밀기기에서 많이 사용

3. 락 피팅에 맞는 튜브 선택 가이드

튜브를 선택할 때는 다음 요소를 고려해야 합니다.

✅ ① 튜브 재질 선택

스테인리스 스틸(SUS316, SUS304) : 고압, 고온, 내식성 필요 시
구리(Copper), 황동(Brass) : 냉동, 의료용 가스 시스템
PTFE, 나일론 튜브 : 내화학성이 중요한 공압 시스템

✅ ② 튜브 규격 확인

피팅과 정확히 맞는 외경(O.D.)인지 확인
벽 두께(Wall Thickness)와 내부 압력 요구 사항 체크

✅ ③ 사용 환경 고려

온도 변화가 심한 경우 열팽창 계수를 고려
강한 진동이 있는 환경에서는 두꺼운 튜브 사용

4. 락 피팅과 튜브의 호환성 주의사항

🚨 다른 브랜드 간 혼용 금지 : Swagelok, Parker, Hy-Lok 등 브랜드마다 미세한 공차 차이가 있어 완벽한 밀봉이 어려울 수 있음.
🚨 일반 배관용 파이프 사용 금지 : 락 피팅은 정확한 O.D.가 중요한데, 일반 배관(SCH40 등)은 내부 직경 기준이라 호환되지 않음.
🚨 튜브 표면 마감 확인 : 거친 표면의 튜브는 페룰이 제대로 체결되지 않아 누설이 발생할 수 있음.

🔍 결론

락 피팅에 사용하는 튜브는 정확한 외경과 두께를 가진 튜빙을 사용해야 하며, 스테인리스 스틸, 구리, PTFE 등의 튜브가 주로 사용됩니다.

고압 및 정밀한 시스템 : SUS316 튜브 (ASTM A269)
저압 및 냉동/가스 시스템 : 동 튜브 (ASTM B88)
내화학성 필요 : 테프론(PTFE) 튜브

튜브의 선택이 락 피팅의 성능과 직접적인 연관이 있으므로, 피팅 브랜드와 일치하는 정밀 튜빙을 사용하는 것이 중요합니다. 😊
