NPT, PT, 및 기타 나사 규격에 대하여

나사는 여러 가지 규격과 표준이 존재하며, NPT, PT, 및 기타 나사 규격은 사용 목적과 국가별 표준에 따라 차이가 있습니다. 아래에서 각각의 규격을 자세히 설명해 드리겠습니다.


---

1. NPT (National Pipe Thread)

미국식 파이프 나사 (National Pipe Taper)

NPT는 미국 표준 파이프 테이퍼 나사로, ANSI B1.20.1에서 규정된 규격입니다.
주로 미국, 캐나다 등에서 배관 연결 용도로 사용됩니다.

특징

테이퍼(원뿔형) 나사: 나사가 끝으로 갈수록 좁아지는 구조로, 밀착력이 높아 유체 및 가스가 새는 것을 방지함.

각도: 나사 측면의 각도는 60°

밀봉: 금속 간의 접촉으로는 완전한 밀폐가 어렵기 때문에 테프론 테이프 또는 실런트를 함께 사용하여 밀폐성 보강 필요

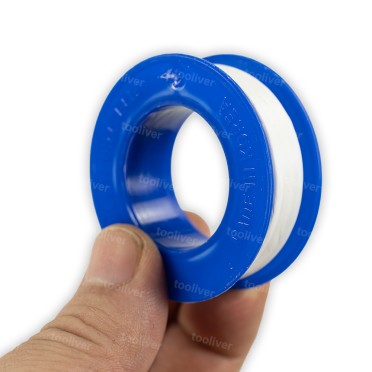

테프론테이프

예시

1/2” NPT (나사산의 크기와 피치가 표준화되어 있음)

사용처: 배관, 유압 시스템, 공압 장비, 가스 배관 등



---

2. PT (Pipe Thread)

영국식 파이프 나사 (BSPT - British Standard Pipe Taper)

PT는 일본 및 유럽에서 많이 사용하는 영국식 테이퍼 나사입니다.
ISO 7/1 규격을 따르며, BSPT(British Standard Pipe Taper)와 동일한 규격입니다.

특징

테이퍼(원뿔형) 나사: NPT처럼 테이퍼 형태로 설계되어 밀착력이 높음.

각도: 나사 측면의 각도는 55° (NPT의 60°와 차이점)

밀봉: 금속 간 밀착력으로도 밀폐가 가능하지만, 일반적으로 실런트 또는 테프론 테이프를 추가 사용함.


예시

R 1/2” PT (R은 테이퍼 나사)

사용처: 공압, 유압, 배관 시스템 등

우리나라의 경우 일반적으로 pt규격을 사용하고 있습니다
---

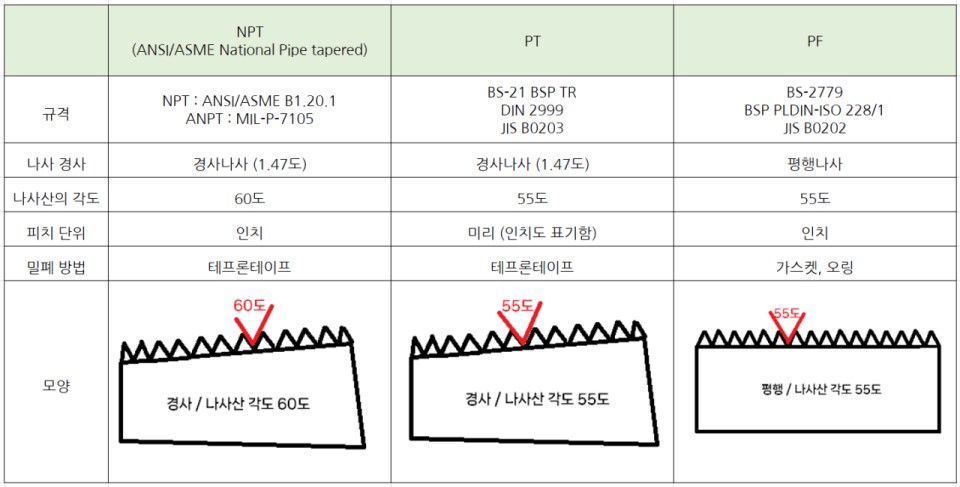

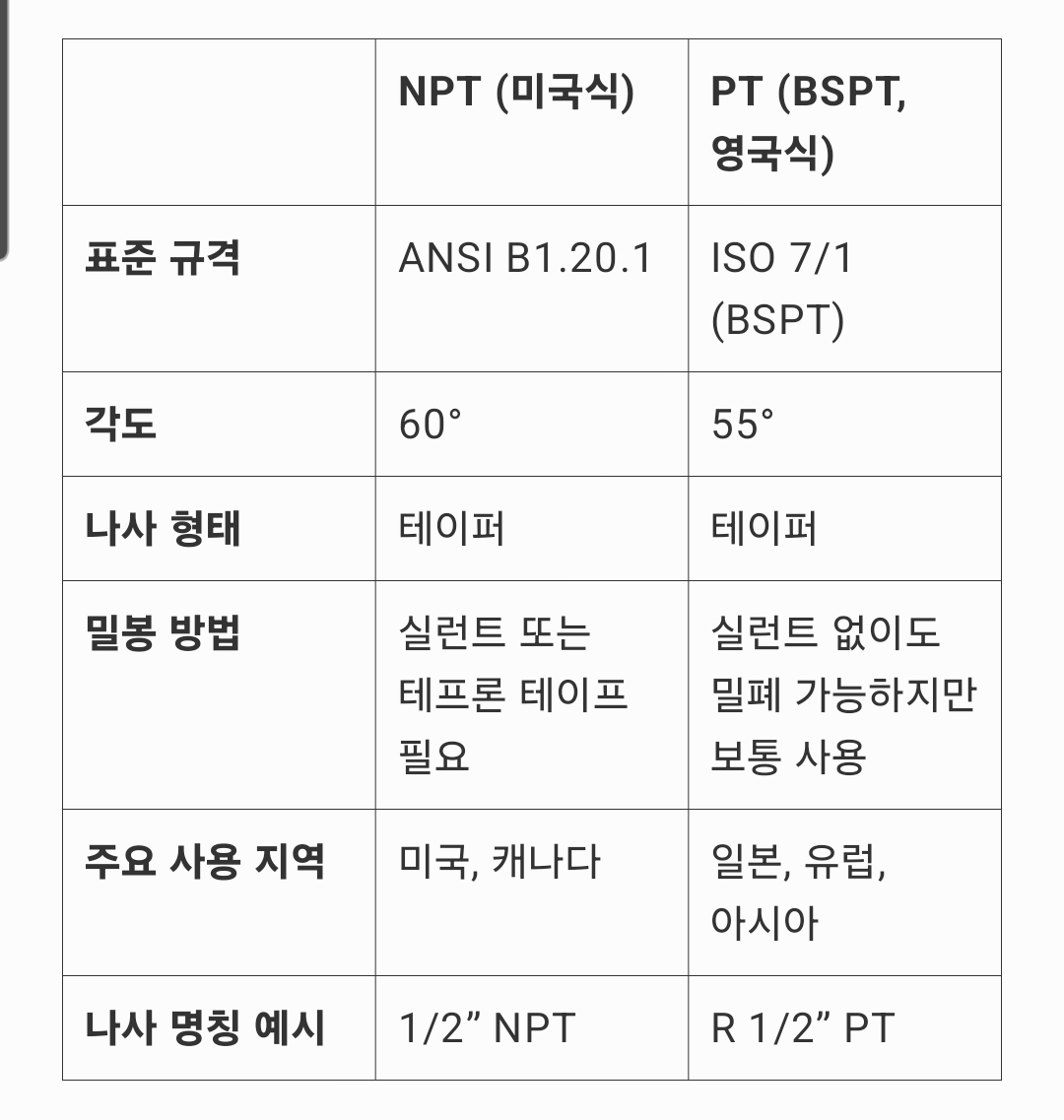

3. NPT vs. PT 비교

---

4. 기타 나사 규격

(1) BSPP (British Standard Pipe Parallel)

영국식 평행(스트레이트) 나사

ISO 228 규격

G 나사라고도 불리며, 일반적으로 O-링이나 개스킷과 함께 사용


(2) ISO Metric Thread (M 나사)

국제 표준 공작 기계 및 볼트용 미터 나사

예: M10 × 1.5 (직경 10mm, 피치 1.5mm)


(3) UNF, UNC (Unified Thread Standard)

미국식 일반 기계 나사 (유니파이드 나사)

UNF(미세 나사), UNC(거친 나사)



---

5. NPT와 PT 혼용 가능 여부

NPT와 PT는 나사 각도가 다르므로 완벽한 호환이 어렵습니다.

강제적으로 체결할 경우 초기에는 맞을 수 있지만, 누수 가능성이 있으며 나사산이 손상될 위험이 있음.

따라서 혼용 사용을 피하고, 변환 어댑터를 사용하는 것이 바람직합니다.



---

결론

NPT: 미국식 테이퍼 나사 (60° 각도, 테프론 테이프 필요)

PT (BSPT): 영국식 테이퍼 나사 (55° 각도, 상대적으로 밀폐성 높음).우리나라에서 일반적으로 씀

BSPP (G 나사): 평행 나사로 개스킷과 함께 사용

호환성 주의: NPT와 PT는 각도 차이로 인해 직접 체결 시 문제가 발생할 수 있음.


필요한 정보나 추가 질문이 있으면 알려주세요!
