스테인리스 메쉬 사이즈 보는 방법 : SUS mesh 망 사이즈표



SUS mesh 망



📌 1. 메쉬(Mesh)란?

• 메쉬 수란 1인치(2.54cm) 길이에 존재하는 와이어 사이의 구멍(Opening) 수를 말합니다.
• 예: "4 Mesh"는 가로 2.54cm에 4개의 구멍이 있으므로, 각 구멍의 중심 간 거리는 약 6.35mm입니다.

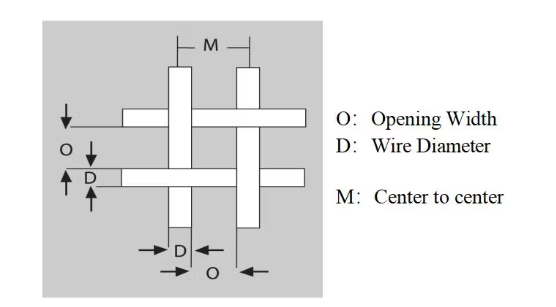

📌 2. 메쉬망 구성요소

• Opening (개구 크기): 와이어 사이의 실제 빈 공간 크기
• Wire Diameter (와이어 두께): 각 와이어의 직경
• Open Area (%): 전체 면적 중 구멍이 차지하는 비율

📌 3. 메쉬 사이즈 계산 예시 (4 Mesh)

• 1인치(2.54cm) 안에 4개의 구멍 → 구멍당 약 6.35mm 간격
• 만약 와이어 두께가 1mm라면, 실제 구멍 크기(Openings)는 6.35mm - 1mm(×2) = 약 4.35mm

---

📊 스테인리스 메쉬 사이즈표

Mesh 수 (mesh/inch)	Opening 크기 (mm)	와이어 직경 (mm)	Open Area (%)
2	11.3	1.6	64.4
4	5.35	1.0	64.0
8	2.38	0.71	58.0
16	1.09	0.41	55.0
30	0.59	0.25	49.0
60	0.25	0.15	37.0
100	0.15	0.10	36.0
200	0.07	0.05	30.0
400	0.038	0.03	36.0





※ 실제 사이즈는 제조사, 재질, 직조 방식(평직, 능직 등)에 따라 다를 수 있습니다.

---

🧮 메쉬 사이즈 계산 공식

• 개구 크기 (mm) = (25.4 / Mesh 수) - (와이어 직경 × 2)
  • 예) 10 Mesh, 와이어 직경 0.5mm →
    (25.4 / 10) - (0.5 × 2) = 2.54 - 1.0 = 1.54 mm

---

📚 참고문헌

1. ASTM E2016 – Standard Specification for Industrial Woven Wire Cloth
2. "Understanding Mesh Sizes" – TWP Inc. https://www.twpinc.com/mesh-size
3. 산업용 스테인리스 메쉬 제조사 자료 (한국/미국)
