차단기 전류용량 계산식, 차단기 종류와 설치방법

안녕하세요 대학교실험실, 기업부설연구소를 대상으로

맞춤형 실험장비 및 시제품을 맞춤제작하고 있는 에이비랩솔루션입니다.



https://blog.naver.com/ablab2016/223781602973

👉연구개발 실험장비 맞춤 설계/제작

---

차단기 구조



✅ 차단기란?

차단기(Circuit Breaker)는 전기 회로에서 과전류(과부하, 단락 등) 발생 시 자동으로 회로를 차단하여 기기 손상이나 화재를 방지하는 보호장치입니다. 차단기는 수동 또는 자동으로 회로를 개폐할 수 있으며, 일정 전류 이상 흐르면 스스로 동작하여 회로를 차단합니다.

---

✅ 차단기의 종류

분류	기준종류 및 설명
전압 등급	저압 차단기 (MCB, MCCB), 고압 차단기 (VCB, ACB 등)
기능	과전류 차단기, 누전차단기, 접지차단기 등
용도	분기 차단기, 메인 차단기 등



• MCB (Miniature Circuit Breaker): 소형 과전류 차단기, 소용량 부하에 사용
• MCCB (Molded Case Circuit Breaker): 중대용량 과전류 차단기
• ELCB/RCBO: 누전 보호 기능 포함

---

✅ 차단기 설치 방법

1. 정격 전류 및 정격 차단 용량 확인: 부하 전류, 회로 전압, 단락 전류 등을 고려
2. 차단기 위치 선정: 분전반 또는 메인 회로 내 위치
3. 접속 방식 결정: 상하단 접속(라인/부하 방향), 1P/2P/3P 등 상수 결정
4. 배선 연결: 단자에 규정된 굵기의 전선을 연결하고, 고정
5. 절연 및 접지 확인: 감전·화재 방지를 위해 절연 상태 및 접지 저항 확인
6. 차단기 시험 동작 수행: 정상 동작 여부를 확인

※ 전기공사법 및 KEC 기준에 따라 인증받은 자가 설치해야 함.



차단기의 전류용량(A, 암페어)을 계산하기 위한 기본적인 식은 다음과 같습니다:

---

🔹 차단기 전류용량 계산식

​

차단기 전류용량 계산식

• I: 전류 (A, 암페어)
• P: 소비전력 (W, 와트)
• V: 전압 (V, 볼트)
• PF: 역률 (Power Factor, 일반적으로 0.8~1.0)

주의: 계산된 전류 값에 여유율(Safety Margin)을 적용하여 차단기 용량을 선정하는 것이 일반적입니다. 보통 125% 또는 1.25배의 여유를 둡니다.

---

🔹 계산 예시

✅ 예시 1: 220V 단상, 소비전력 2,000W, 역률 1.0인 경우

• 여유를 고려한 차단기 용량:

​

---

✅ 예시 2: 380V 삼상, 소비전력 10,000W, 역률 0.9인 경우

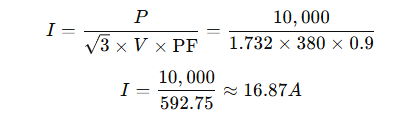

삼상 회로의 전류 계산식:

• 여유를 고려한 차단기 용량:

​

---

https://blog.naver.com/PostView.naver?blogId=ablab2016&logNo=223362787762&categoryNo=7&parentCategoryNo=&from=thumbnailList

자동 제어 컨트롤 판낼 Control Panel 맞춤제작





🔹 참고사항

• 일반적으로 15A, 20A, 30A, 50A, 100A 등의 규격 차단기가 사용됩니다.
• 부하의 특성에 따라 기동전류를 고려하여 더 큰 용량의 차단기가 필요할 수 있습니다 (예: 모터 부하).

---

🔹 참고문헌

1. 대한전기협회, 『전기설비기술기준 해설』, 2022.
2. LS산전, 『배선용 차단기 기술 자료집』, 2020.
3. 한국전기설비규정(KEC), 2021.
4. NEC (National Electrical Code), NFPA 70, 2020 Edition.
