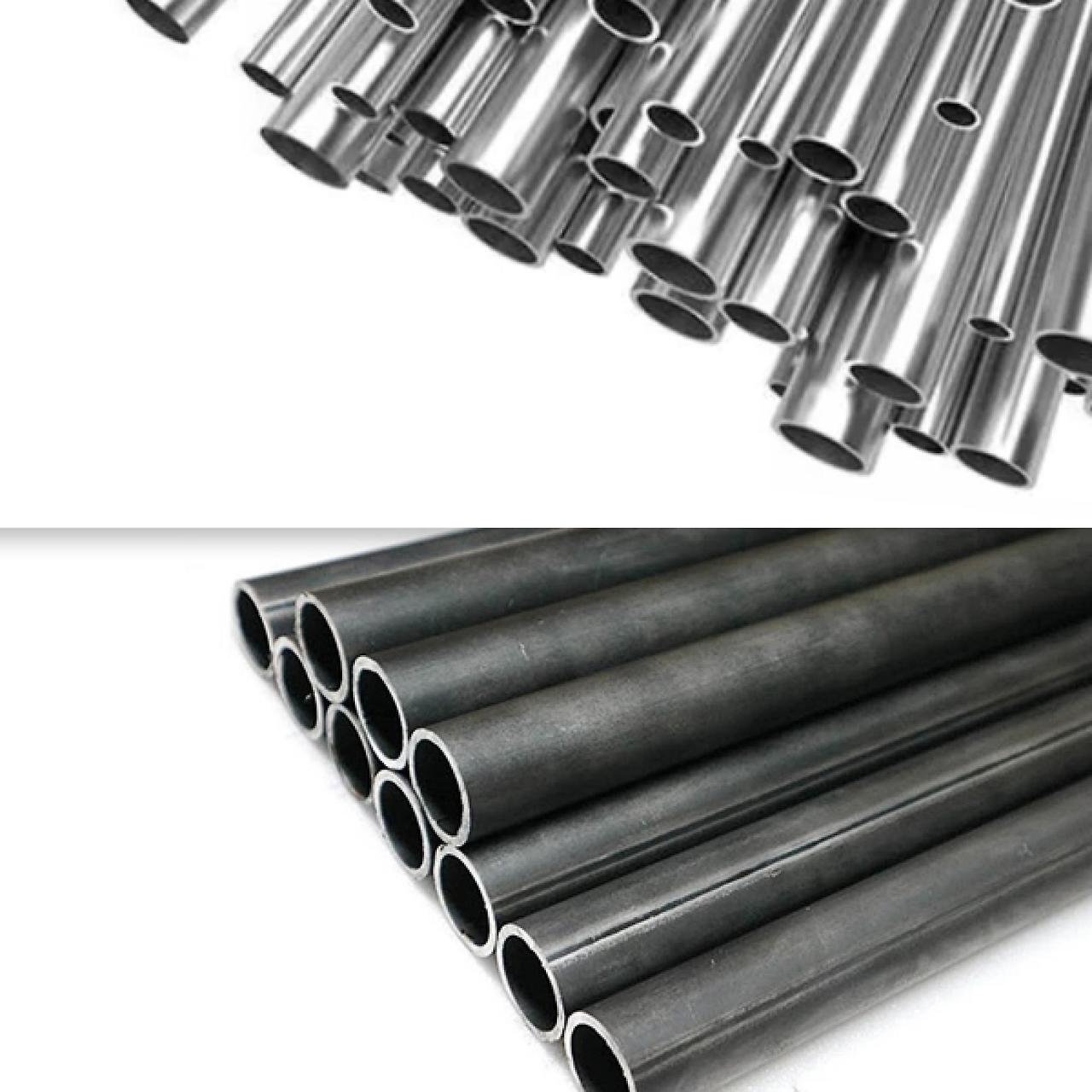

백관과 흑관의 차이점
- 재질 및 표면 처리
- 백관: 아연도금 처리가 되어 있어 내식성이 뛰어나 배관용으로 사용됨.
- 흑관: 아연도금 처리가 되지 않은 탄소강관으로, 고온·고압 배관 및 구조물에 주로 사용됨.
- 용도
- 백관: 수도관, 가스관, 난방배관, 스프링클러 시스템
- 흑관: 증기, 공압, 가스, 소방 배관, 구조물 용도
- 외경과 두께
- 동일한 규격(A, 인치 기준)에서는 백관과 흑관의 외경과 두께가 동일함.
백관과 흑관의 사이즈표
이 표는 일반적으로 사용되는 SCH 40(표준 두께) 기준이며, 다른 스케줄(SCH 10, SCH 80 등)에 따라 두께는 달라질 수 있습니다.
백관(아연도금강관) 사이즈표
| A | 인치 | 외경(mm) | 두께(mm) (SCH 40) |
| 6A | 1/8" | 10.5 | 1.73 |
| 8A | 1/4" | 13.8 | 2.24 |
| 10A | 3/8" | 17.3 | 2.31 |
| 15A | 1/2" | 21.7 | 2.77 |
| 20A | 3/4" | 27.2 | 2.87 |
| 25A | 1" | 34.0 | 3.38 |
| 32A | 1 1/4" | 42.7 | 3.56 |
| 40A | 1 1/2" | 48.6 | 3.68 |
| 50A | 2" | 60.5 | 3.91 |
| 65A | 2 1/2" | 76.3 | 5.16 |
| 80A | 3" | 89.1 | 5.49 |
| 90A | 3 1/2" | 101.6 | 5.74 |
| 100A | 4" | 114.3 | 6.02 |
| 125A | 5" | 139.8 | 6.55 |
| 150A | 6" | 165.2 | 7.11 |
| 200A | 8" | 216.3 | 8.18 |
| 250A | 10" | 267.4 | 9.27 |
| 300A | 12" | 318.5 | 10.31 |
| 350A | 14" | 355.6 | 11.13 |
| 400A | 16" | 406.4 | 12.70 |
흑관(탄소강관) 사이즈표
| A | 인치 | 외경(mm) | 두께(mm) (SCH 40) |
| 6A | 1/8" | 10.5 | 1.73 |
| 8A | 1/4" | 13.8 | 2.24 |
| 10A | 3/8" | 17.3 | 2.31 |
| 15A | 1/2" | 21.7 | 2.77 |
| 20A | 3/4" | 27.2 | 2.87 |
| 25A | 1" | 34.0 | 3.38 |
| 32A | 1 1/4" | 42.7 | 3.56 |
| 40A | 1 1/2" | 48.6 | 3.68 |
| 50A | 2" | 60.5 | 3.91 |
| 65A | 2 1/2" | 76.3 | 5.16 |
| 80A | 3" | 89.1 | 5.49 |
| 90A | 3 1/2" | 101.6 | 5.74 |
| 100A | 4" | 114.3 | 6.02 |
| 125A | 5" | 139.8 | 6.55 |
| 150A | 6" | 165.2 | 7.11 |
| 200A | 8" | 216.3 | 8.18 |
| 250A | 10" | 267.4 | 9.27 |
| 300A | 12" | 318.5 | 10.31 |
| 350A | 14" | 355.6 | 11.13 |
| 400A | 16" | 406.4 | 12.70 |
