심리스 SUS316 튜브(Seamless Tube) 의 특성 및 사용 분야
- SUS316은 내식성이 뛰어난 스테인리스강으로, 특히 화학, 해양, 고온 환경에서 우수한 성능을 발휘합니다.
- SUS316은 크롬(16%), 니켈(10%), 몰리브덴(2%)을 포함하여 내염성, 내산성, 내열성이 강화된 합금입니다.
- 특히 염화물에 강한 내성이 있어 해양 환경에서 자주 사용됩니다.
SUS316 튜브의 주요 특성
- 내식성: 염소와 같은 부식성 물질에 매우 강한 내식성을 가짐.
- 내열성: 고온 환경에서도 견디는 특성이 뛰어남 (최대 870°C에서 사용 가능).
- 강도: 내구성이 뛰어나고 강한 기계적 특성을 가짐.
- 위생성: 청결하고 비활성적인 성질로 의료 및 식음료 산업에서 사용됨.
주요 사용 분야
- 화학 처리: 고온, 고압 환경에서 화학 반응이 이루어지는 곳.
- 해양 산업: 해수와 접촉이 잦은 부위에서 사용.
- 식음료 산업: 위생적인 특성 덕분에 식음료 처리 및 생산 과정에 적합.
- 제약 산업: 고온/고압 처리 과정에서 비활성적인 재질로 의료 장비와 화학 반응기 등에 사용.
SUS316 튜브 사이즈 표
1. 인치 규격 (Inch)
외경 (OD) inch | 내경 (ID) inch | 벽 두께 (T) inch |
1/8" | 1/16" | 0.015" |
1/4" | 3/16" | 0.031" |
3/8" | 5/16" | 0.031" |
1/2" | 7/16" | 0.031" |
3/4" | 5/8" | 0.039" |
1" | 7/8" | 0.041" |
2" | 1-5/8" | 0.062" |
3" | 2-5/8" | 0.079" |
2. mm 규격 (mm)
외경 (OD) mm | 내경 (ID) mm | 벽 두께 (T) mm |
3.18 | 1.59 | 0.39 |
6.35 | 4.76 | 0.79 |
9.53 | 7.94 | 0.79 |
12.70 | 11.11 | 0.79 |
19.05 | 15.88 | 1.05 |
25.40 | 22.23 | 1.05 |
50.80 | 41.28 | 1.57 |
76.20 | 66.68 | 2.00 |
SUS316 튜브의 절단 방법
- 절단 도구 선택: SUS316은 고강도 스테인리스강이므로, 절단 시 고속 절단기나 특수한 금속 절단용 톱을 사용해야 합니다.
- 금속 절단용 톱: 드릴로 구멍을 뚫거나 손톱처럼 특수 금속톱을 사용할 수 있습니다.

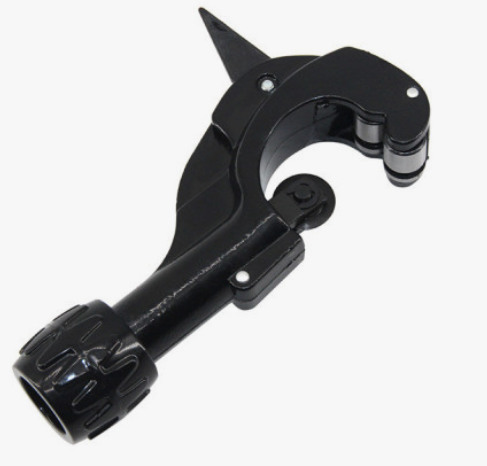

- 파이프 절단기: 파이프 절단기를 사용하여 정확하고 깔끔하게 절단할 수 있습니다.
- 절단 방법:
- 회전형 절단기: 회전형 절단기를 사용하여 빠르고 깔끔하게 절단.
- 절단기 세팅: 절단기에서 고속으로 스테인리스강을 잘라낼 수 있도록 세팅.
- 냉각: 절단 중 열로 인해 금속이 변형되지 않도록 냉각제를 사용합니다.
- 후처리: 절단 후 표면을 연마하여 깔끔한 마감과 부식 방지를 할 수 있습니다.
SUS316 튜브의 연결 방법
- 나사식 연결 (Threaded Fittings):
- SUS316 튜브에 나사산을 가공하여, 나사식 피팅을 사용하여 연결.
- 주로 액체나 가스를 운반하는 파이프라인에서 사용됩니다.
- 용접 연결 (Welding):
- SUS316 튜브를 고온에서 용접하여 두 부분을 강하게 연결합니다.
- TIG (Tungsten Inert Gas) 용접: 고온에서 용접할 때 주로 사용되며, 고도의 정확도와 강도를 제공합니다.
- MIG (Metal Inert Gas) 용접: 조금 더 빠르게 용접할 수 있지만 TIG에 비해 정확도는 낮을 수 있습니다.
- 클램프식 연결 (Clamp Fittings):
- 배관 클램프와 같은 조임 장치를 사용하여 튜브를 피팅에 결합합니다.
- 비교적 쉽게 설치할 수 있으며, 쉽게 분리하여 유지보수할 수 있습니다.
- 브레이징 (Brazing):
- 금속을 고온에서 브레이징하여 두 튜브를 연결합니다.
- SUS316은 고온에서 브레이징을 하면 더욱 강력하게 연결될 수 있습니다.
SUS316 튜브 피팅 연결하는 방법 ↓ ↓ ↓
https://blog.naver.com/ablab2016/223747221697
Lok fitting 락피팅 규격 및 크기 Size 선택방법 및 락피팅 설치방법
락 피팅(Lok Fitting) 개요 및 사용법 1. 락 피팅(Lok Fitting)이란? 락 피팅(Lok Fitting)은 고압 ...
blog.naver.com
SUS316 튜브는 다양한 산업에서 중요한 역할을 하며, 고유한 특성 덕분에 내식성, 내열성, 강도 등에서 뛰어난 성능을 발휘합니다. 절단과 연결 시에는 정확한 도구와 방법을 사용하여 안전하고 효율적으로 작업하는 것이 중요합니다.
